手動永磁吸盤是我們常常提起的手動永磁起吊器，永磁起重器廠家小編給大家詳細介紹一下手動永磁吸盤生產工藝流程，和生產工藝高清圖片。
生產工藝對于企業來說屬于機密，并不會(huì )輕易泄露，不過現在對于行業來說也并不是什么秘密了，因為核心技術一般人是看不到的。正好小編去工廠拍照，不僅了解了具體的工藝流程還拍到到了一些高清圖片共大家欣賞。
手動永磁吸盤工藝流程： 粗銑鐵塊——割槽——焊接不銹鋼條——精銑四面——膛孔——銑標牌槽——鉆孔——放置磁塊——噴漆——放置標牌。 下面11點是永磁吸盤工藝的詳細內容：
1、粗銑鐵塊：鐵塊一般分為鑄鋼件和鐵塊，鐵塊廠家為包鋼。鑄鋼件材料單價成本高，節省后期加工費用，鐵塊材料單價成本低，耗損較大，后期人工成本相對要高；材料的選擇考慮合計成本，但不論鑄鋼件還是鐵塊均不對產品質量產生影響。
2、割槽是為了上下放置不銹鋼條。
3、焊接不銹鋼條分為點焊（本廠，節約成本）和滿焊（滿焊會(huì )使產品更結實以及不容易進碎屑），不銹鋼條起到隔離磁鐵，并且不傳磁的作用。

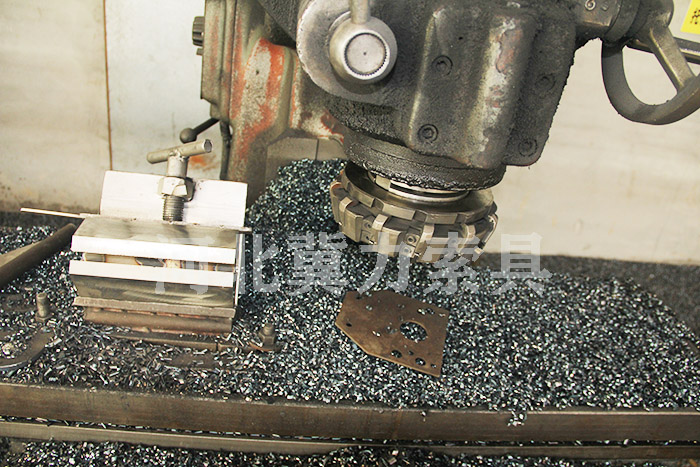

4、精銑四面、銑斜面和銑R：使用銑床把鐵塊銑成不同噸位和規格所要求的尺寸。

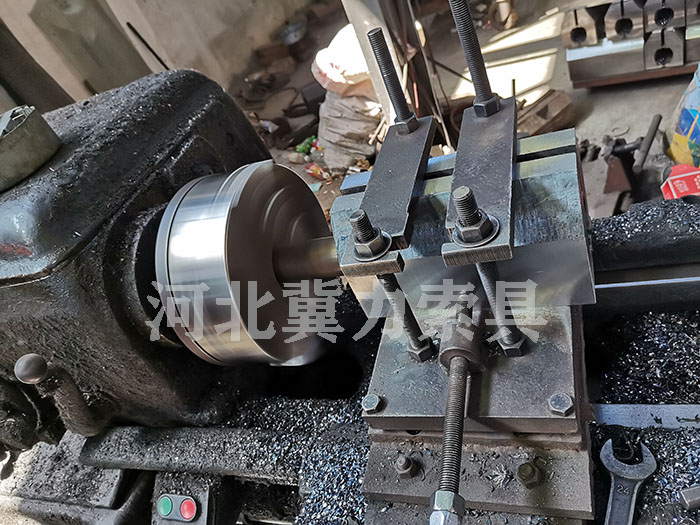

5、膛孔要適中，孔大了影響磁力，孔小了容易發生盤軸轉不動的情況。詳細內容小編在《永磁吸盤外殼鏜孔工藝》這篇文章中有介紹過方便大家觀看具體細節。
6、盤軸兩端也為不銹鋼材質，作用與不銹鋼條一致。
7、銑標牌槽：用銑床銑出一個凹槽，后期能夠鉚住標牌。
8、鉆孔：使用鉆機鉆孔，后期能夠鉚住兩側的鋁片和上面的標牌。
9、放置磁塊：把單塊的磁鐵放進外殼和盤軸內，放置磁塊由專業人士完成。放置方向不能出現錯誤，不然會(huì )極大的影響吊裝載荷。（磁塊分為寧波磁鐵和陜西磁鐵兩大產區，本廠使用陜西磁鐵，不同地區生產的磁鐵會(huì )影響永磁吸盤價格，陜西磁鐵相對價格高一些，質量好一些）

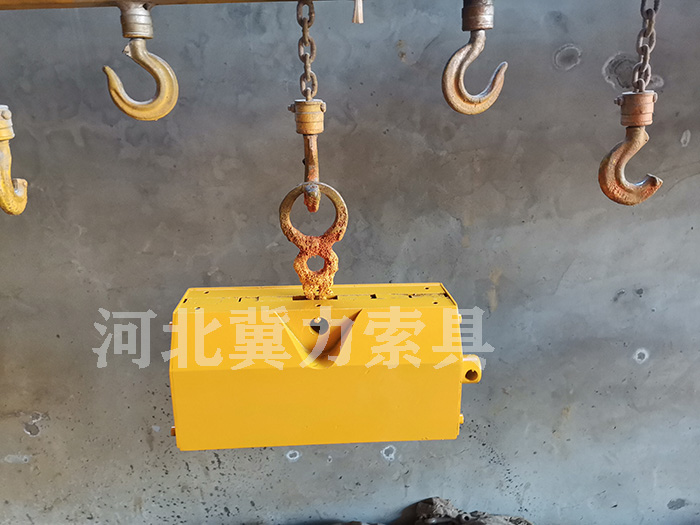

10、噴漆：環保噴漆（配備環保設備）
11、放置標牌（標牌作用為標識產品相關數據和封閉磁塊放置槽。若不進行封閉，在工作過程中，在同極相斥情況下，會(huì )有磁鐵跳出現象）
高清工藝圖片：  手動永磁吸盤鐵塊  吸盤精銑四面工藝  鏜孔工藝  環保噴漆工藝
河北冀力索具生產的手動永磁吸盤工作載荷及拉脫倍數如下：
工作載荷：一般為100kg 200kg 400kg 600kg 1000kg 1500kg（本廠不生產） 2000kg 3000kg 4000kg 5000kg 6000kg 外貿與內貿基本相同，除400kg 為 300kg 600kg 為 500kg
通過小編的介紹手動永磁吸盤生產工藝看到這里是否對你有幫助？是否對產品有了更深層次的認識？
