永磁起重器使用起來操作方便安全可靠，不需要用電，只需要磁鐵的磁力吸持能搬運鋼板之類的金屬件。實際操作過程中，只需要單手輕松搬動手柄能輕松實現工件吸持和釋放從，而完成對鋼鐵等導磁性物料的輸送和輔助加工。雖然看似簡單的操作這其中卻有大學問！不經有人會(huì )問為什么輕松搬動手柄能達到這種效果，簡直太神奇了。下面河北冀力索具永磁吸盤廠家小編圖文并茂的給大家解開謎團。

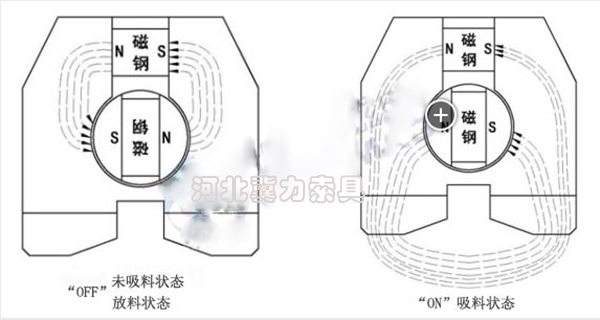

 圖1
如圖1所示，在永磁起重器圖紙中，剖面中部為釹鐵硼磁塊，釹鐵硼磁塊外圍以?xún)蓚€(gè)半月塊焊接成一個可以旋轉的磁軛，磁軛的兩邊分別為磁塊的N極與S極導磁板。通過旋轉磁芯，可實現永磁起重器吸持和釋放兩個動作的切換，并在切換過程中，實現永磁起吊器由負載狀態向卸載狀態的轉換。具體內容如下：
如上圖1，當永磁吸盤磁極處于圖狀態時，磁力線從磁體的N極出來，通過 磁軛，經過鐵磁性工件，再回到磁軛進入磁體的S極。這樣，能把工件牢牢地吸在永磁吸盤的工作極面上。當磁極處于圖狀態時， 磁力線不到永磁吸盤的工作極面，在永磁吸盤內部組成磁路的閉合回路，幾乎沒有磁力線從永磁吸盤的工作極面上出來，所以對工件不會(huì )產生吸力，能順利實現卸載。
永磁起重器內部原理，您了解了嗎？
