保定徐水某新建小區需要安裝20臺井道電梯，電梯安裝高度在48米，需要把要用的電梯配件設備軌道等物料運送到48米高的樓頂，使用卷?yè)P機進行吊裝。為確保安全，我公司河北冀力索具將根據現場具體情況，編輯此方案，客服不利因素，合理設計工藝，并分享給大家。

一、卷?yè)P機安裝要求：

（1）位置:

司機視線好、地勢高出；

距離起吊出不小于15米。

司機仰視角不大于45°；

距離前面個導向滑輪不小于20倍的卷筒長度。

鋼絲繩盡量不穿越道路。

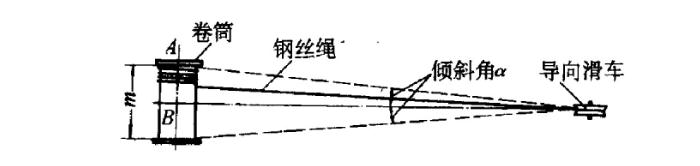

卷?yè)P機與導向滑車距離示意圖

鋼絲繩從卷筒下方繞入，在卷筒上的存繩量不小于四圈。

固定：可采用以下幾種固定方式

現場采用李莊錨固法。因裝置東側地面為洋灰地面，可在地面上砸樁拉固，砸樁深度1.5米，通過鋼絲繩拉鎖與卷?yè)P機固定。

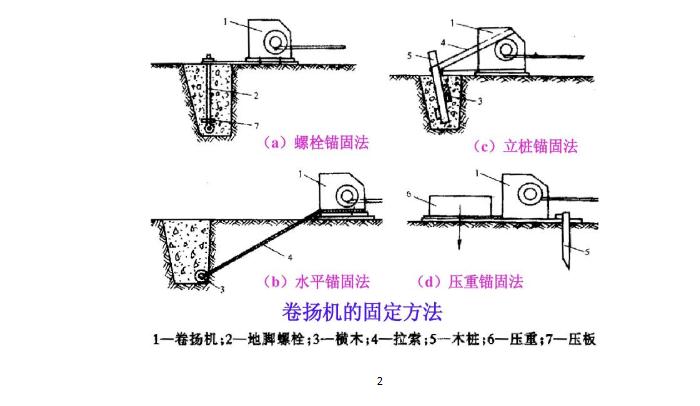

卷?yè)P機固定4種方法

二、小型卷?yè)P機參數以及性能核算

本次電梯吊裝現場用小型卷?yè)P機額定拉力：10KN，即提重為1噸。額定繩速：16米/分。單繩吊裝。外形尺寸760×330×400；鋼絲繩直徑8mm；整機質量80KG；

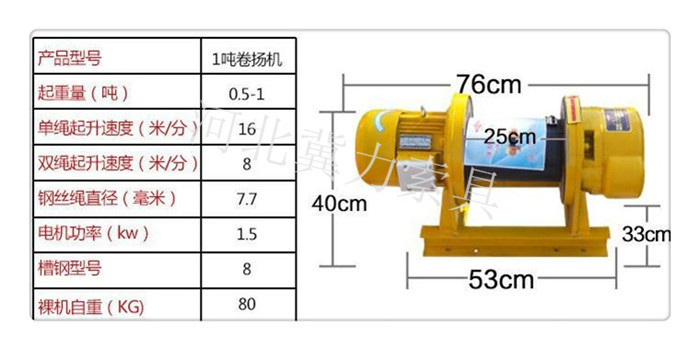

1噸卷?yè)P機規格型號圖

（2）現場到貨各電梯零部件大超質量為250Kg，8個的鋼絲繩承載完全沒有問題。

（3）樓頂卷?yè)P機固定支架廠家自帶，已經進行受力核算，此處不進行重復計算。

（4）吊裝物為電梯零部件，根據到貨清單，到貨零部件規格大為510mm×410mm×400mm，通過纜風繩###吊裝物與繩索間的距離，所以不會(huì )撞繩。

（5）為防止鋼絲繩脫落，需在吊臂頂端滑輪處增設行程限位器，即在軌道的端頭安裝一個固定的極限位置擋板，當鋼絲繩運行到這個位置時，該限位器會(huì )壓下限位開關，切斷主控電路，變幅電機停車，達到限位作用。

三、小型卷?yè)P機吊裝電梯配件注意事項

1）操作人員必須熟悉卷?yè)P機的性能、結構，有實際操作經驗，并且定人定崗。

2）上、下工作人員聯絡(luò )信號采用對講機，吊運施工器具應使用吊籃。 

3）建筑卷?yè)P機的電器裝置應由專業電工負責安裝、修理和拆除，以及日常檢查工作。 

4）卷?yè)P機操作前，應先進行試車，地錨、制動、防護裝置、電器線路、視線等確認安全后，方可操作。 

5）工作時，要有專人監控吊運情況，吊籠應平緩上升，若有搖擺、碰撞現象應立即停止吊運，立即檢查吊裝設備的安全情況，以及吊籠的平衡狀態，無誤后方可吊運。 

6）卷?yè)P機運轉時，動作應平穩均勻，起吊重物時應先緩慢吊起，當吊繩已拉緊時，嚴禁猛搖式突然起動加速，并應檢查繩扣及物件的捆綁是否結實、牢靠。嚴禁超負荷使用卷?yè)P機、不得將重物懸于半空，除了進出料樓層，其余樓層電梯井防護門應防護完善。 

7）卸貨時，用工具打開電梯井道安全門，打開后及時用事先準備好的鋼筋欄桿檔在電梯井道口處，為卸貨做好準備。當貨物到達本樓層并超過二米時，用對講機叫停，待貨物停穩后用鋼筋鉤鉤住貨物用力朝回拉，在拉的過程中用對講機指揮機房?jì)鹊牟僮魅藛T逐步下鉤，在下的同時把鋼筋欄桿逐步退出，貨物放穩停好后方能卸貨。卸貨完后吊鉤收起及時恢復鋼筋欄桿，卸貨人員必須使用安全帶。

此次使小型卷?yè)P機吊裝電梯配件方案只是給大家展示了其中一小部分，更多方案詳情下篇文章會(huì )為大家繼續講解，如果小伙伴們迫不及待需要查看完整方案，可以聯系我們客戶人員或者下方留言，廠家便會(huì )給您發一份詳細吊裝方案。
